Flangia premistoppa per pompa, realizzata per il montaggio su gruppi pompa con configurazione e dimensioni corrispondenti a quelle riportate nelle immagini tecniche.
Il componente viene utilizzato come elemento di supporto e tenuta nella zona del premistoppa, contribuendo al corretto assemblaggio del gruppo pompa.

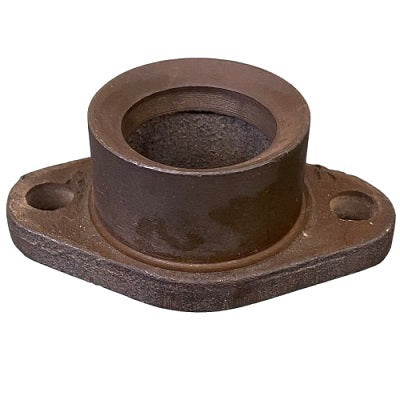

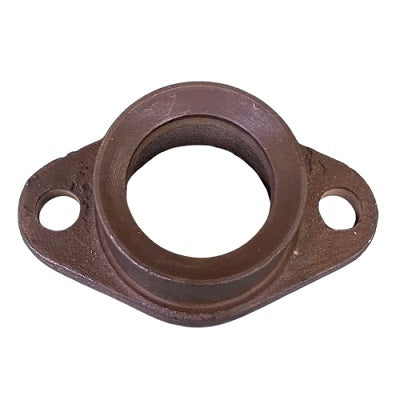

La flangia presenta una geometria sagomata con due aperture laterali e un corpo centrale con boccola cilindrica. È indicata come ricambio per applicazioni in cui siano richieste le stesse quote dimensionali.
Prima dell'acquisto è importante confrontare il componente usato con le misure indicate e verificare la corrispondenza della pompa.
| Caratteristica | Misura |
|---|---|

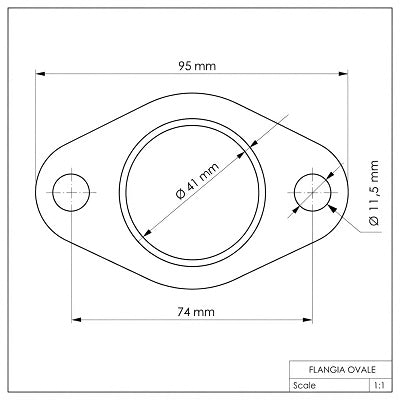

| Lunghezza totale | 95 mm |

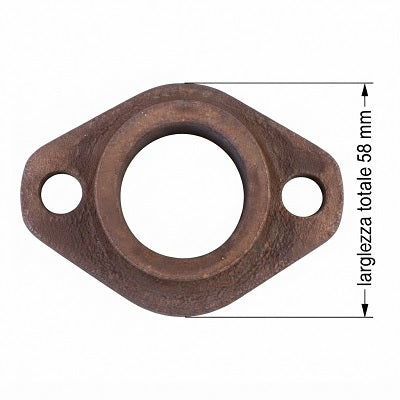

| Larghezza totale | 58 mm |

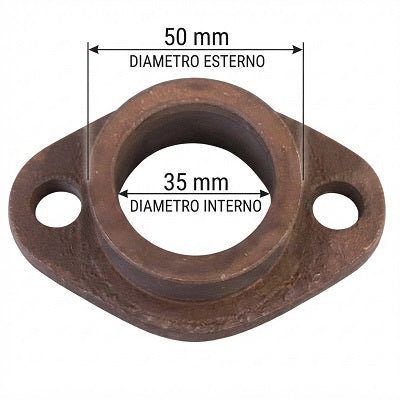

| Diametro interno boccola | 35 mm |
| Diametro esterno sede centrale | 50 mm |
| Interasse tra i fori laterali | 74 mm |
| Diametro fori di fissaggio | 11,5 mm |

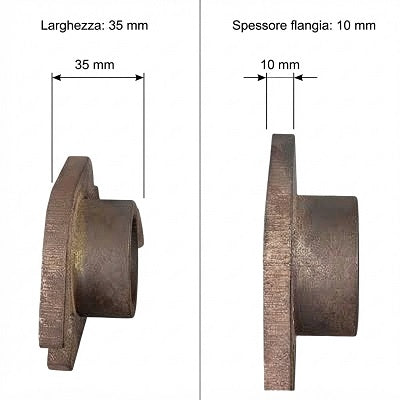

| Larghezza indicata della parte laterale | 35 mm |
| Spessore flangia | 10 mm |
