Flangia premistoppa per pompa, realizzata per il montaggio su gruppi pompa con configurazione e dimensioni corrispondenti a quelle riportate nelle immagini tecniche.
Il componente viene utilizzato come elemento di supporto e tenuta nella zona del premistoppa, contribuendo al corretto assemblaggio del gruppo pompa.
La flangia presenta una geometria sagomata con due aperture laterali e un corpo centrale con boccola cilindrica. È indicata come ricambio per applicazioni in cui siano richieste le stesse quote dimensionali.
Prima dell'acquisto è importante confrontare il componente usato con le misure indicate e verificare la corrispondenza della pompa.
| Caratteristica | Misura |
|---|---|

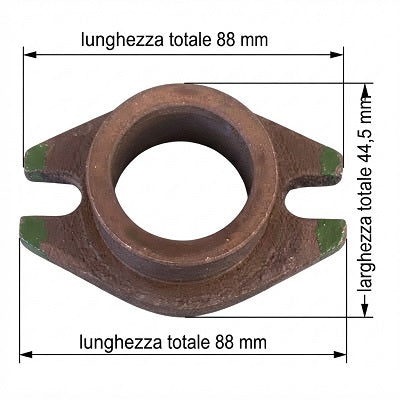

| Lunghezza totale | 88 mm |
| Larghezza totale | 44,5 mm |

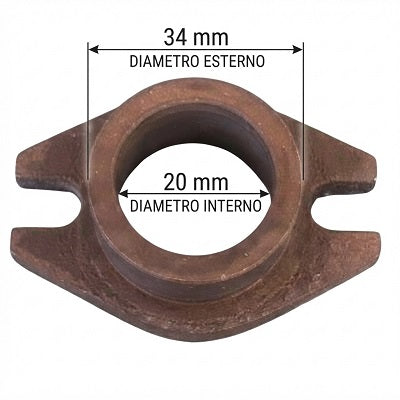

| Diametro interno foro centrale | 20 mm |
| Diametro esterno sede centrale | 34 mm |

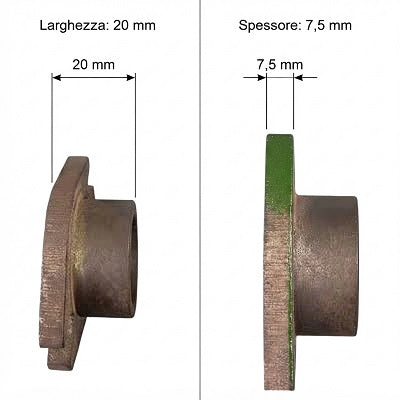

| Larghezza indicata della parte laterale | 20 mm |
| Spessore flangia | 7,5 mm |

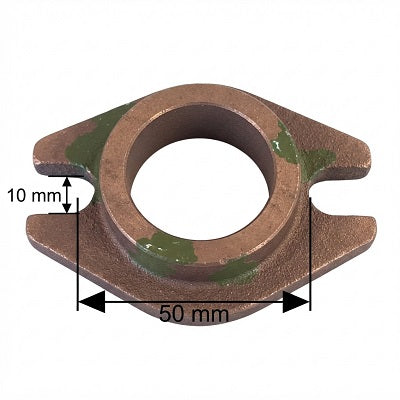

| Apertura laterale | 10 mm |
| Distanza indicata tra le aperture | 50 mm |
